Nachweis der Standfestigkeit

Systemtrennwände gelten als „nichttragende innere Trennwände“ nach DIN 4103 Teil 1. Ein Nachweis der Standfestigkeit ist für die Unterkonstruktion sowie Verglasung und Beplankung erforderlich. Die Norm unterscheidet zwei Einbaubereiche: 1. Bereiche mit geringer Menschenansammlung: Dazu zählen Wohnungen, Hotel-, Büro-, Krankenräume und ähnlich genutzte Räume, einschließlich Flure 2. Bereiche mit großer Menschenansammlung: Z. B. Hörsäle, größere Versammlungsräume, Ausstellungs- und Verkaufsräume und ähnlich genutzte Räume.

Statische Lasten

Einbaubereich 1: 0,5 kN/m auf 0,9 m Höhe
Einbaubereich 2: 1,0 kN/m auf 0,9 m Höhe

Absturzsichernde Verglasungen sind für folgende Systeme möglich

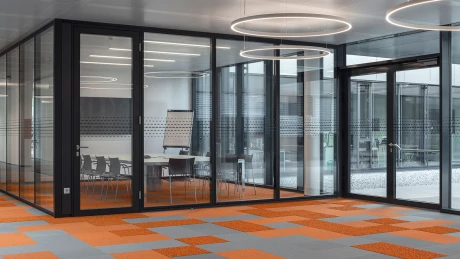

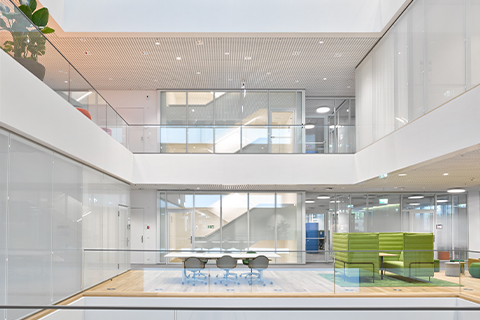

System 3400 (einschalige Verglasung)

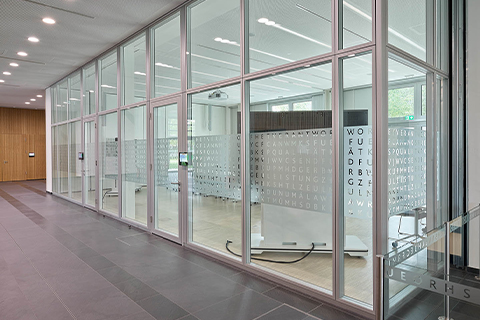

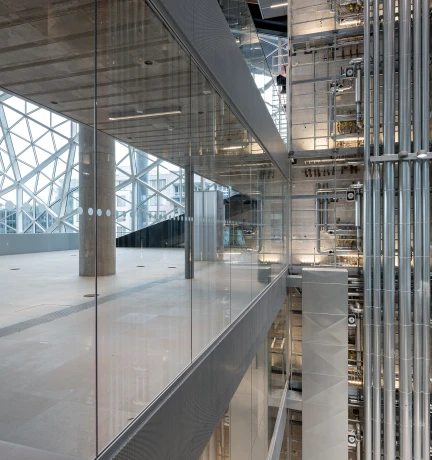

System 2000 FG (frontbündige Rahmenverglasung) und MG (Mittelverglasung)

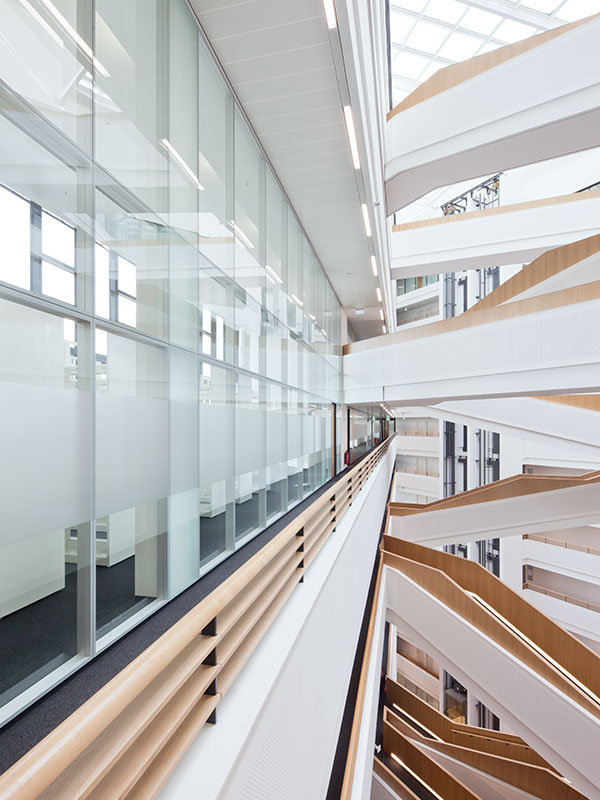

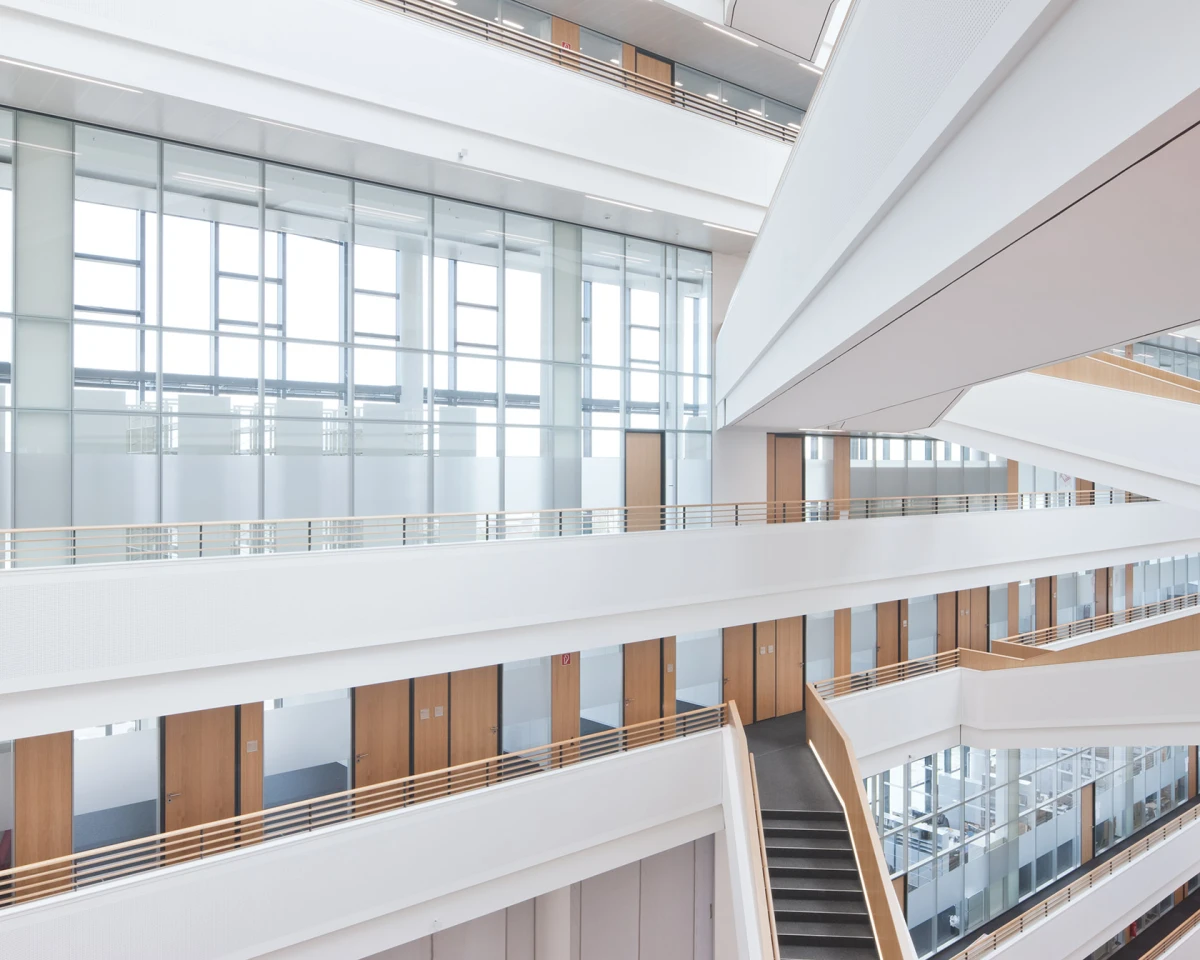

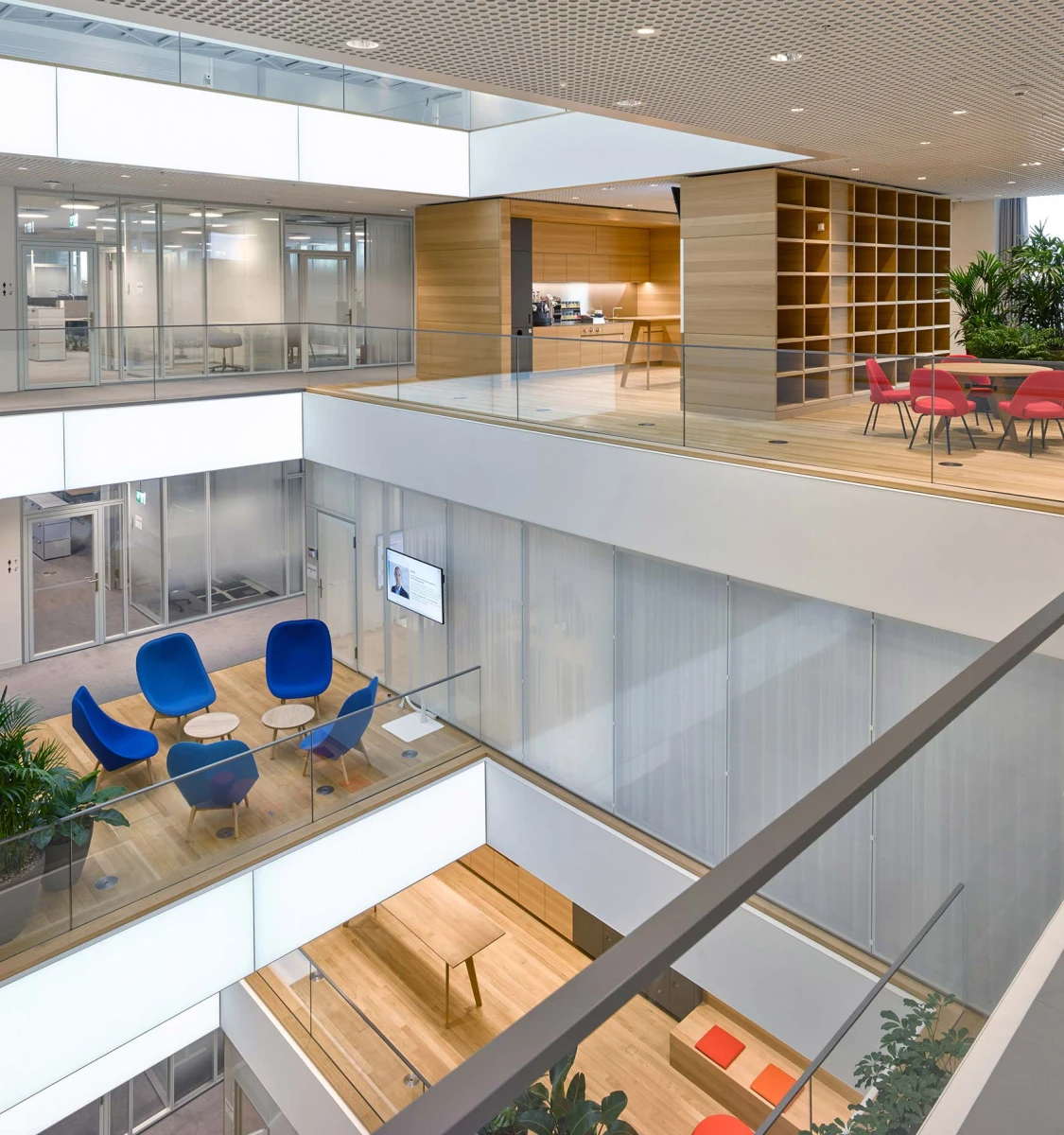

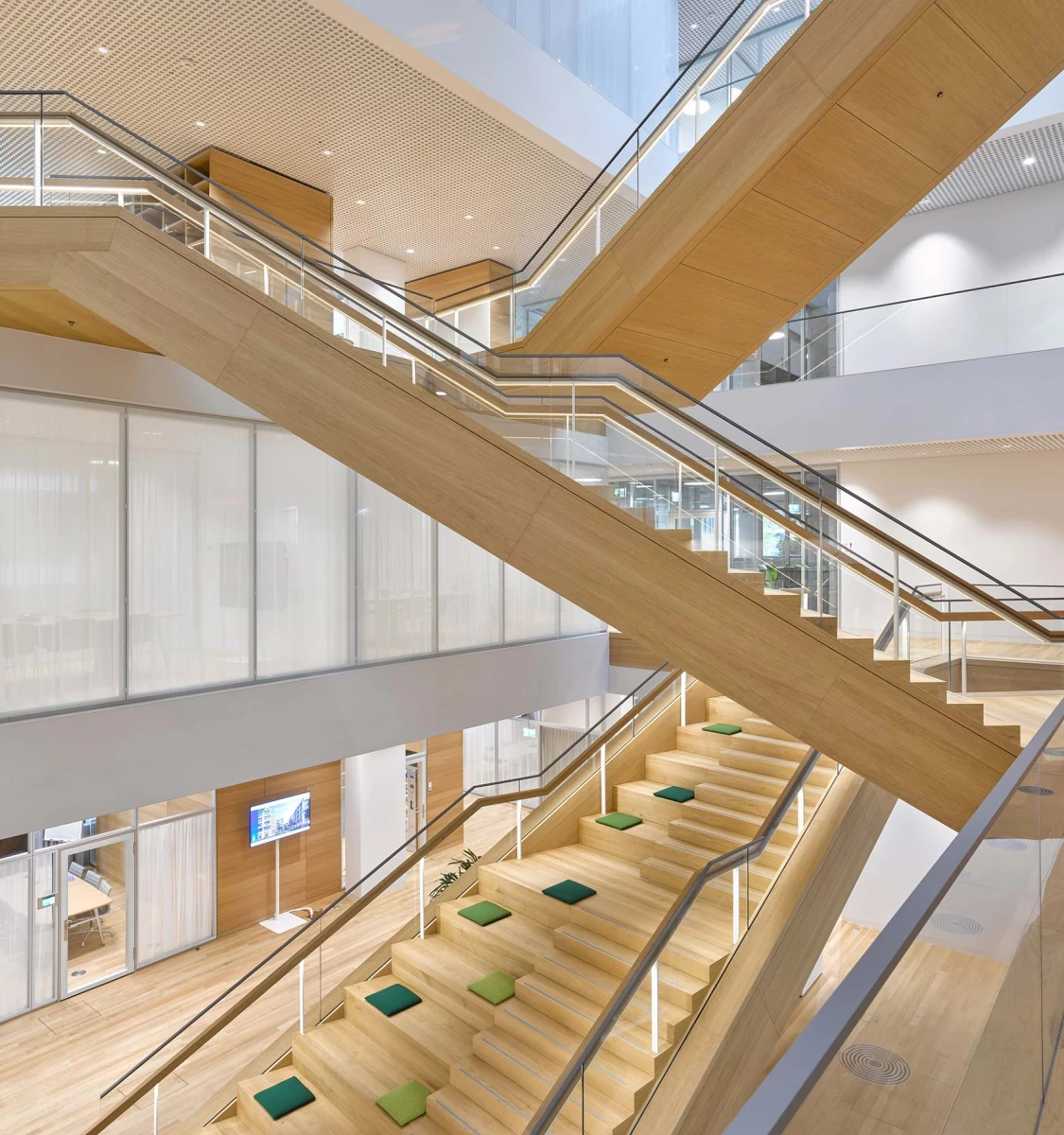

System 2300 SG (Structural-Glazing Verglasung)

System 2000/2300

Bis zu 6 m Raumhöhe sind die Systeme statisch geprüft. Jeweils für den für Einbaubereich 1 und Einbaubereich 2. Max. Wandhöhen sind abhängig von Ständerabstand und der Wanddicke (100/125 mm). Neben der statischen Zulassung ist die Machbarkeit abhängig von der maximal möglichen Abmessungen der Glas- und Vollwandelemente sowie der Praxistauglichkeit. Die Angaben in den technischen Datenblättern der Systeme sind zu beachten.

Richtwerte für empfohlene maximale Abmessungen:

Im Standard bis zu 3.500 mm Trennwandhöhe: 100 mm Wanddicke
Über 3.500 mm Trennwandhöhe: 125 mm Wanddicke
Max. Ständerabstände bzw. Rasterbreiten im Standard bis 1.500 mm
Max. Fläche der Einzelbeplankungen sollte 4,5 m² nicht überschreiten

Maximale Abmessungen System 2000/2300 (mit Absturzsicherheit):

Verglasung	Max. Wandhöhe	Elementbreite
2000.FG VSG 8 + ESG 6	4.000	300 - 1.600
2000.MG VSG 8	4.000	300 - 1.600
2300.SG VSG 8 + ESG 6	4.000	300 - 1.600

Maximale Abmessungen System 3400 (mit Absturzsicherheit):

Verglasung	VSG 12 aus ESG	VSG 16 aus ESG
Max. Höhe	3.000 mm	3.500 mm
Min./max. Breiten	400 - 1.600 mm	400 - 1.600 mm
Flächengewicht	30 kg/m²	40 kg/m²
Max. empfohlene Fläche Glaselement	3,5 m²	3,0 m²

Maximale Abmessungen System 3400 (ohne Absturzsicherheit):

Einbaubereich 1 (Linienlast 0,5 kN/m)

Verglasung	ESG 10	ESG 12	VSG 12, 0,76 PVB	VSG 16
Max. Höhe	3.000 mm	3.500 mm	2.970 mm	3.500 mm
Min./max. Breite	300 - 1.600 mm	300 - 1.600 mm	800 - 1.600 mm 300 - 1.600 mm (3-seitiges Randglas)	300 - 1.600 mm
Flächengewicht	25 kg/m²	30 kg/m²	30 kg/m²	40 kg/m²
Max. empfohlene Fläche Glaselement	3,5 m²	3,5 m²	3,5 m²	3,0 m²

Einbaubereich 2 (Linienlast 1,0 kN/m)

Verglasung	ESG 10	ESG 12	VSG 12 aus ESG	VSG 16 aus ESG
Max. Höhe	3.000 mm	3.500 mm	2.600 mm	3.500 mm
Min./max. Breiten	300 - 1.600 mm	300 - 1.600 mm	800 - 1.600 mm	300 - 1.600 mm
Flächengewicht	25 kg/m²	30 kg/m²	30 kg/m²	40 kg/m²
Max. empfohlene Fläche Glaselement	3,5 m²	3,5 m²	3,5 m²	3,0 m²
